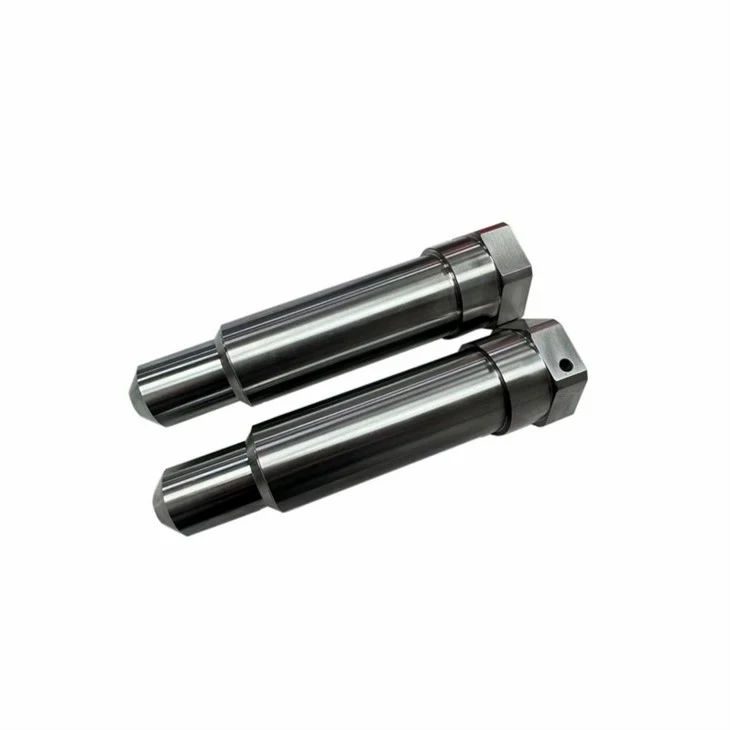

Pasirinktiniai tikslūs įžeminimo kaiščiai yra didelės{0}}tolerancijos cilindriniai komponentai, sukurti mechaniniam išlygiavimui, sukimosi sukimui ir šlyties-apkrovai perduoti automatikos įrangoje, pramoninėse mašinose ir tiksliuose įrankiuose.

Mechaniškai apdorotų dalių suderinamumas:
Štampo ir formos kreiptuvai (tiesūs ir pakopiniai kreipiamieji kaiščiai, išmetimo kaiščiai)

Didelės spartos{0}}automatizavimo įrankiai, indeksavimo įrenginiai ir automatiniai rinkimo-ir{2}}vietos vienetai

Automobilių jėgos pavaros, transmisijos ir stabdžių sistemos komponentai

Medicinos prietaisų vidiniai mechanizmai ir chirurginių instrumentų kreiptuvai

Gamybos ir įrenginių galimybės:
Apdirbimo infrastruktūra:Namuose naudojamos CNC šveicariškos-tipo tekinimo staklės, didelio-tikslumo becentrės šlifavimo staklės ir CNC cilindrinės šlifuokliai.

Terminis apdorojimas:Kontroliuojamos atmosferos vakuuminis terminis apdorojimas, užtikrinantis tikslų šerdies kietumą ir atsparų nusidėvėjimui- paviršių (tipiškas 58–62 HRC).

Gamybos mastelio keitimas:Skirta greitam prototipo perdirbimui, bandomiesiems paleidimams ir didelės apimties OĮG komponentų gamybai.

Techninės specifikacijos

Medžiagos dydžio diapazono tolerancijos tikslumas Paviršiaus šiurkštumo apdorojimo įranga / procesas

Legiruotasis plienas, nerūdijantis plienas, guolių plienas, įrankinis plienas Skersmuo: Ø1,0 mm - Ø50,0 mm

Ilgis:Iki 300 mm Iki ±0,001 mm (±1 μm) Apvalumas: mažesnis arba lygus 0,0005 mm

Cilindriškumas:Mažesnis arba lygus 0,001 mm Ra 0,1 μm - 0.4 μm CNC šveicariškos tekinimo staklės, didelio- tikslumo becentrės šlifuokliai, CNC cilindriniai šlifuokliai

Pagrindinės savybės

Matmenų tikslumas:Išorinis skersmuo neviršija griežtų sub{0}mikronų ribų (±0,001 mm), kad surinkimo metu būtų išvengta laisvumo.

Geometrinis stabilumas:Kontroliuojamas apvalumas ir tiesumas pasiekiamas preciziškai šlifuojant becentriu būdu ir sumažinant įtempį{0}}terminį apdorojimą.

Paviršiaus kokybė:Smulkūs -apdirbti cilindriniai paviršiai (Ra 0,1 μm) sumažina slydimo trintį ir apsaugo nuo slydimo esant aukšto-dažnio ciklams.

Griežtos tolerancijos:Visiškas klientų geometrinių matmenų ir tolerancijos (GD&T) brėžinių išnašų laikymasis.

Partijos pakartojamumas:Stabili gamybos išeiga per kelis{0}}tūkstančius vienetų, palaikoma naudojant automatinį matavimo ir statistinio proceso valdymą (SPC).

Programos

Automobiliai:Transmisijos velenai, svirties kaiščiai ir stabdžių sistemos kreipiamieji komponentai.

Medicinos:Chirurginių instrumentų išlyginimo kaiščiai ir diagnostinės įrangos pavaros kreiptuvai.

Oro erdvė:Pavaros sujungimo kaiščiai ir specializuotos konstrukcijos išlyginimo įvorės.

Automatika:Didelės spartos{0}}surinkimo smeigtukai, paėmimo-ir-dėjimo kreiptuvai bei indeksavimo ratuko komponentai.

Elektronika:Jungčių surinkimo formos ir automatiniai tvarkyklės padėties nustatymo kreiptuvai.

Pramoninė įranga:Įpurškimo formos kreipiamieji stulpeliai, perforavimo preso išlygiavimo komponentai ir tvirti-presavimo kaiščiai.

Medžiagos ir paviršiaus apdaila

Galimos medžiagos:
Guolių plienas:SUJ2 / GCr15 / 52100 (išskirtinis atsparumas dilimui ir didelis paviršiaus kietumas po apdorojimo)

Nerūdijantis plienas:SUS304, SUS316, SUS420, SUS440C (atsparumas korozijai ir subalansuotas mechaninis stiprumas)

Legiruotasis plienas:4140 / 4340 / EN36 (didelis atsparumas tempimui ir šerdies kietumas)

Įrankinis plienas:D2 / SKD11 / M2 (ypatingas atsparumas dilimui, skirtas specialioms įrankių programoms)

Paviršiaus apdaila ir apdorojimas:
Pasyvavimas:Nerūdijančio plieno rūšių cheminis apdorojimas, siekiant maksimaliai padidinti natūralų atsparumą korozijai.

Juodasis oksidas:Standartinė rūdžių{0}}pramoninė konversijos danga.

Kietas chromo dengimas:Kontroliuojamas nuosėdų storis (5–20 μm), kad padidėtų atsparumas dilimui ir įbrėžimams.

Azotavimas / karbonizavimas:Termocheminis korpuso{0}}kietėjimo apdorojimas, kurio gylis pasiekiamas iki 600–800 HV paviršiaus kietumo.

Pritaikymas ir OEM

Brėžinys / CAD failai:Tiesioginis STEP, IGES, DXF formatų ir 2D PDF brėžinių su aiškiomis GD&T specifikacijomis gamybos palaikymas.

Priskirti matmenys:Pasirinktinis skersmuo, pakopiniai profiliai, lygiagrečios plokštumos, alyvos grioveliai, kryžminės{0}}gręžtos skylės ir vidinis / išorinis sriegis.

Tolerancijos reikalavimai:Tiksliai tinka, pagaminti pagal griežtus pramonės standartus, įskaitant m6, p6, h6 arba pasirinktines absoliučios tolerancijos ribas.

Medžiagos pasirinkimas:Sertifikuotas medžiagų tiekimas, pritaikytas pagal konkrečias mechaninės apkrovos ribas, šiluminę aplinką arba korozijos kriterijus.

Prototipas ir masinė gamyba:Mėginio apyvarta per 7–10 dienų su keičiamu gamybos pajėgumu pagal ilgalaikius-gamybos grafikus.

Kokybės kontrolė

CMM patikrinimas:3D koordinačių matavimo mašinos, naudojamos kelių-ašių geometrinei ir padėties tolerancijai patikrinti.

Matmenų patikrinimas:Oro matuokliai, didelio{0}}tikslumo elektroniniai skaitmeniniai mikrometrai ir lazerinių mikrometrų rūšiavimo sistemos, skirtos 100 % išorinio skersmens patikrinimui svarbių gamybos etapų metu.

Paviršiaus šiurkštumo bandymas:Kontaktiniai profilometrai, naudojami Ra profilio metrikai patikrinti pagal inžinerinius spausdinimo parametrus.

Medžiagos patikrinimas:PMI (Positive Material Identification) spektrometro analizė ir malūno bandymo sertifikato (MTC) patikra.

Galutinė apžiūra:AQL (Acceptable Quality Limit) atsitiktinis mėginių ėmimas prieš galutinį pakavimą kartu su vizualiu nuolaužų, paviršiaus defektų ir dangos vienodumo patikrinimu.

Pakavimas ir pristatymas

Apsauginė pakuotė:Individualūs anti-rūdžių popieriniai įvyniojimai, vakuuminiai-užsandarinti VCI (lakiojo korozijos slopinimo) poli maišeliai arba atskirti korio padėklai, kad būtų išvengta gabenimo smūgio.

Partijos identifikavimas:Brūkšninio kodo dėžutės etiketė, nurodanti dalių numerius, šilumos kiekius, gamybos kiekius ir kokybės būseną, kad būtų galima atsekamumą.

Eksporto pakuotė:Patvarios dvigubos{0}}sienos gofruotojo kartono dėžutės, saugiai išdėstytos ant padėklų ir surištos tarptautiniam oro ar jūrų krovinių tranzitui.

Pristatymo laikas:10–15 darbo dienų standartiniams gamybos užsakymams; galimas pagreitintas planavimas skubiems prototipo reikalavimams.

DUK

Kl .: koks yra minimalus užsakymo kiekis (MOQ)?

A: MOQ prasideda nuo 100 vienetų vienai konfigūracijai, priklausomai nuo medžiagos tipo ir matmenų. Prototipo paleidimas gali būti vertinamas kiekvienu konkrečiu atveju-atskirais-atveju.

Kl .: Kokią griežčiausią toleranciją gali pasiekti jūsų šlifavimo procesas?

A: Mes įprastai palaikome išorinio skersmens leistinus nuokrypius iki ±0,001 mm, o apvalumą - iki 0,0005 mm.

Kl.: Ar su siuntomis pridedamos medžiagų bandymo ataskaitos?

A: Taip, visi medžiagų bandymo sertifikatai (MTC) ir matmenų tikrinimo duomenų lapai pridedami prie kiekvienos gamybos partijos.

Kl.: ar prieš{0}}gamybinius pavyzdžius galima užsisakyti prieš masinę gamybą?

A: Taip, prototipų pavyzdžiai gaminami ir siunčiami kliento fiziniam patvirtinimui, surinkimo bandymams ir matmenų atjungimui.

Kl .: koks yra įprastas gamybos laikas?

A: Mėginiams reikia 7–10 dienų. Didelės gamybos užsakymai paprastai pristatomi per 2–3 savaites nuo užsakymo patvirtinimo.

K: Kokie failų formatai reikalingi norint sukurti tikslią citatą?

A: Pateikite 2D PDF brėžinį su aiškiomis tolerancijos išnašomis kartu su 3D CAD failu (STEP arba IGES formatu).

Kl .: Kokias gamybos apimtis talpinate?

A. Mes palaikome keičiamo dydžio apimtis nuo mažų bandomųjų 50 vienetų paleidimų iki nuolatinių didelės apimties tvarkaraščių, viršijančių 50 000 vienetų per mėnesį.
